Características Construtivas Principais:

• Unidade de comando Heindenhain 410 (Opcional Fagor 805MC)
• Estrutura reforçada fundida em Meehanite
• Guias quadradas, temperadas e retificadas
• Grande área de apoio nas guias deslizantes
• Contra-guias com material anti-fricção
• Lubrificação forçada nas guias e fusos
• Cebeçote rígido, fundido em único bloco
• Árvore apoiado em conjunto de rolamentos de alta precisão
• Eixo-vertical com contrapeso e freio no motor
• Sistema de regrigeração de corte
• Proteções metálicas telescópicas nos 03 eixos
• Sistema pneumático para fixação da ferramenta tipo Draw Bar
• Manivela eletrônica para movimentação dos eixos
• Sistema de iluminação halógena
• Trocador de calor no armário elétrico
• Servo-motores Ac Brushless com acionamentos digitais
• Motor principal assíncrono de alto rendimento (Spindle)
• Linha completa de acessórios opcionais

Características Técnicas Principais:

• Tamanho da mesa: 760 x 2840mm
• Peso admissível na mesa: 2000kg
• Curso longitudinal (X): 2520mm
• Curso transversal (Y): 874mm
• Curso vertical (Z): 700mm
• Cone do árvore: BT-40
• Pino tracionador: MAS 403 1982
• Ferramentas no magazine: 20 (opcional)
• Peso máximo no magazine: 90kg
• Peso máximo da ferramenta: 7kg
• Rotação do árvore: 8000rpm
• Motor tipo Spindle
• Potência do motor: 20cv
• Passo do fuso: 10mm
• Diâmetro dos fusos: 50mm
• Largura entre as guias da base: 700mm
• Largura entre as guias "Z": 350mm
• Avanço rápido: 10.000mm/min
• Avanço de trabalho: 5.000mm/min
• Torque do servo motor "X": 17 Nm
• Relação de transmissão: 2:1
• Área ocupada (com carenagem envolvente): 7262 x 3500mm
• Peso líquido aproximado: 9500kg

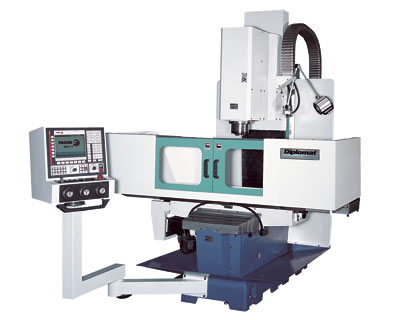

* Imagem Ilustrativa
